A1120LLHLX-T的封装

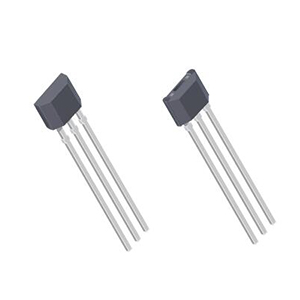

两种封装类型能为大多数应用提供磁性优化的封装。LH 型封装是经改进的 SOT23W 表面安装型封装,而 UA 则是供过孔安装使用的三引脚超小型 SIP。每种封装都是无铅版本封装(后缀 –T),引脚框采用 100% 雾锡电镀。
通用稳定斩波型精密霍尔效应开关的功能及优点
1.单极开关点
2.抗物理应力
3.超卓的温度稳定性
4.输出短路保护
5.可使用非稳压电源运行
6.电池反接保护
7.固态可靠性
8.小型封装尺寸
霍尔效应斩波器斩波频率稳定,精度高,是进行现代调制光学测量的必备部件,主要用于光纤。脉冲发生器使激光器发出脉冲光,或采用快速斩波器将连续光转变成脉冲光。
霍尔效应单极开关 A1120 是一种在各种温度下都极其稳定和具备抗压特性的传感器,尤其适用于温度最高达 150°C 的作业。动态偏移消除保证了在高温下的良好性能,可降低通常由器件超模压、温度依存性及热应力引起的剩余偏移电压。
在单硅片上装有以下元件:稳压器、霍尔发电机、小型信号放大器、稳定斩波特性、施密特触发器和具有短路保护功能、最大可汲入 25 毫安电流的开路集电极输出。只要南极具有足够磁场就能打开输出。在没有磁场的时候,输出就会停止。板载稳压器允许在 3至 24 V 的电源电压下工作。在低至 3 V 的电压下工作的优点是,器件可用于 3 V 的应用或可通过额外的外部电阻与电源引脚串联,实现更大的高压瞬态保护。
