A1230是一个双通道双极开关，具有两个霍尔效应感应元件，每个元件都为速度和方向信号处理能力提供单独的数字输出。霍尔元件以光刻方式对准到好于1μm。在两个有源霍尔元件之间保持精确的机械定位消除了在精细间距检测应用中遇到的主要制造问题。 A1230是一种高灵敏度，温度稳定的磁感应设备，非常适用于位于恶劣汽车和工业环境中的基于环形磁体的速度和方向系统.

A1230单片集成电路(IC)包含两个独立的霍尔效应双极开关，输出是异相的，使得当与适当的环形磁体设计接口时，输出形成正交。这可以容易地处理速度和方向信号。极低漂移放大器保证开关之间的对称性以保持信号正交。 Allegro®专利的高频斩波稳定技术在每个通道中提供偏移，在整个指定的温度和电压范围内提供稳定的操作。

此外，高频斩波电路还可在 IC 内部数字比较器输入的条件下实现更高的模拟信号杂讯比。这样，A1230 可实现业界领先的数字输出抖动性能，这对于高性能电动机换向应用至为关键。芯片低压差线性稳压器允许该器件在较宽的工作电压范围内使用。组装后出厂编程可确保两开关之间相对称的灵敏开关点。

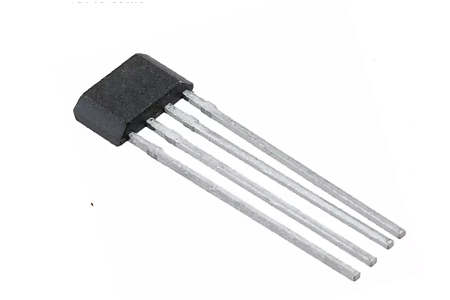

A1230采用塑料8引脚SOIC表面贴装封装(L)和塑料4针SIP(K)。 两者都有

温度范围为-40°C至150°C。 每个封装为无铅封装，带100%雾锡电镀。

特点和优点：

1、单个衬底上的两个匹配的霍尔效应开关

2、1 mm霍尔元件间距

3、卓越的温度稳定性和行业领先

4、通过使用高级斩波稳定性的抖动性能拓扑

5、集成LDO稳压器提供3.3 V工作电压

6、集成ESD输出和VCC至地面

7、高灵敏度切换点

8、强大的EMC保护结构

9、固态可靠性

10、电源和两个输出引脚上的电池反接保
